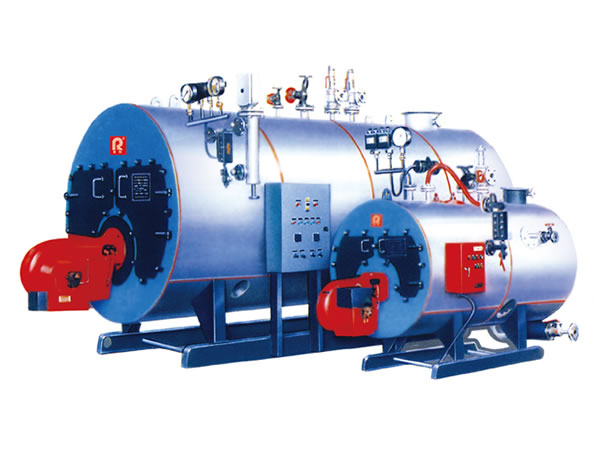

WNS系列臥式燃油（氣）熱水鍋爐
本鍋爐采用臥式內燃、三回程濕背式結構。爐膛為下置式布置的波形爐膽，爐膽后部接回燃室，在回燃室與前管板之間對稱布置第二回程，在鍋爐前后管板之間，二回程煙管外側對稱布置第三回程煙管。鍋爐前后兩側設置前后煙箱，分別為第二回程出口煙氣轉向室和第三回程出煙口。 燃燒器布置在鍋爐前面板上，正對爐膛。空氣與燃料在燃燒器前部混合后噴向爐膛并燃燒，在爐膛末端的回..
二、技術依據及執行標準
1、本鍋爐采用國內外較為成熟的臥式內燃、三回程濕背式鍋殼鍋爐爐型，各受壓部件依據GB/T16508-96《鍋殼鍋爐受壓元件強度計算》標準進行承壓計算, 并依據《鍋爐安全技術監察規程》(九六年頒)有關章節進行安全閥排放量的計算，以保證鍋爐本體的安全性。
2、依據《鍋爐機組熱力計算標準方法》(機械工業出版社)進行熱力計算，在熱效率、出力等方面保證鍋爐的經濟運行，并 盡可能地節省鋼材。
3、依據《鍋爐設備空氣動力計算標準方法》(電力工業出版社)進行鍋爐的煙風阻力計算，并以此為依據，選擇背壓合適的燃燒機，使燃料得到正常、安全燃燒。
